生産ライン設計というと、設備を選んだり、レイアウトを考えたりすることをイメージする人が多いかもしれません。
しかし、生産ライン設計は、いきなり設備やレイアウトを考えることから始まるわけではありません。
最初に考えるのは、
「何を、どれだけ、どのような条件で生産するのか」
という、ライン設計の前提条件です。
その条件をもとに必要な生産ペースを決め、製品をどのような工程でつくるのかを設計します。
さらに、その工程を人・設備・物流・レイアウトなどと組み合わせ、一つの生産ラインとして構成します。
そして最後に、
「設計したラインで、本当に必要な生産を実現できるのか」
を確認します。
つまり、生産ライン設計とは、
需要を確認する
↓
生産ペースを設計する
↓
工程を設計する
↓
生産ラインを構成する
↓
ラインの成立性を検証する
という、一連の設計活動です。
本記事では、生産ライン設計を初めて学ぶ人でも全体像をつかめるように、生産ライン設計を5つのSTEPに分けて体系的に整理します。
この分野とは
生産ライン設計とは
生産ライン設計とは、
必要な数量・品質・コスト・納期などの要求を満たして製品を生産できるように、工程・人・設備・物流などを組み合わせ、生産ラインとして成立させること
です。
単に設備を選んだり、設備を並べたりすることではありません。
例えば、生産ラインを設計するときには、
- 何を生産するのか
- どれだけ生産する必要があるのか
- どのくらいのペースで生産する必要があるのか
- 製品をどのような工程でつくるのか
- 各工程にどのように作業や設備が必要なのか
- 工程をどのように配置するのか
- 何人で生産するのか
- 材料や製品をどのように流すのか
- 設計したラインで本当に必要な生産を実現できるのか
といったことを、一つのつながりとして考えます。

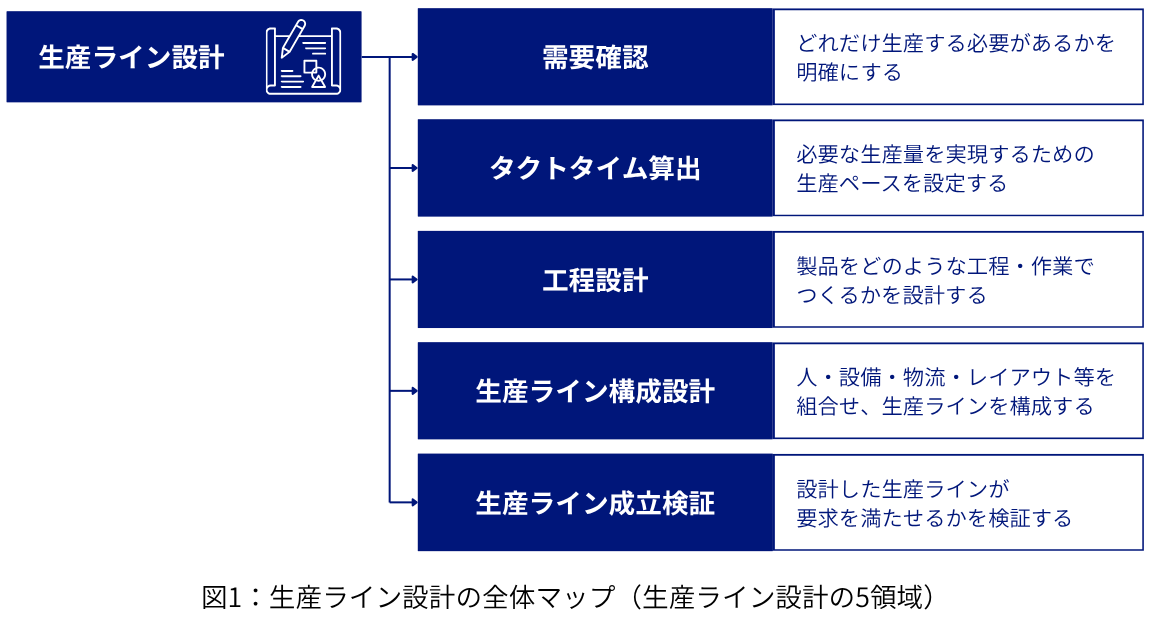

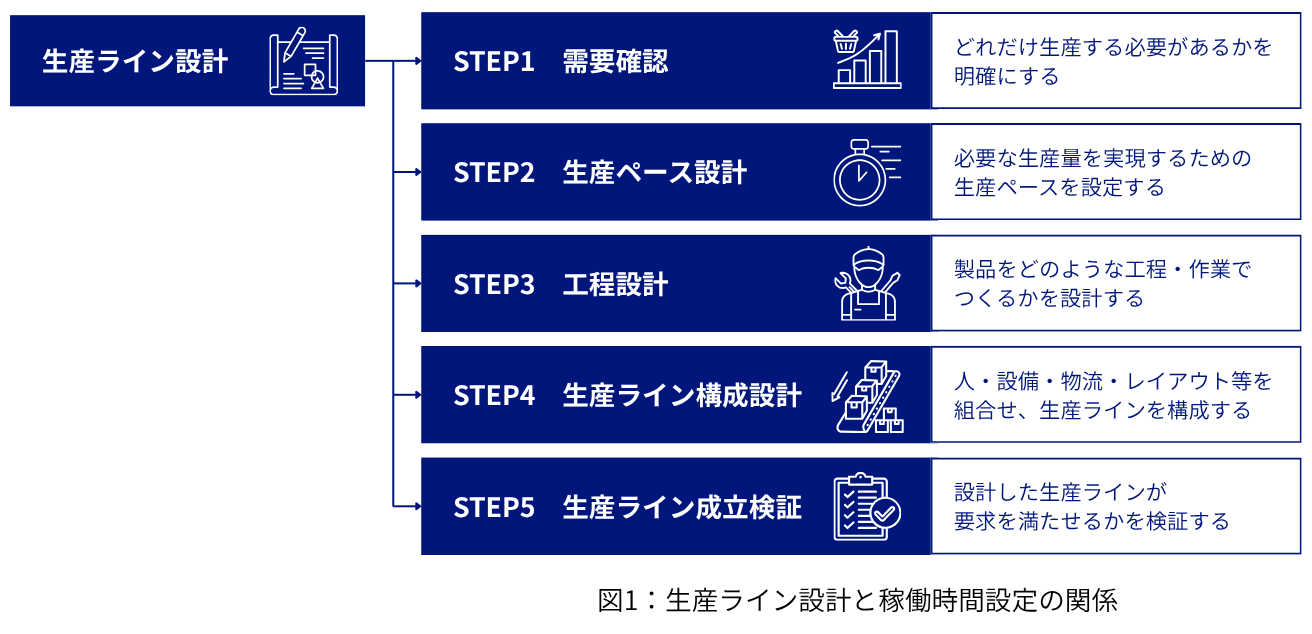

生産ライン設計全体を整理すると、次の5つのSTEPになります。
STEP1 需要確認
「何を、どれだけ生産する必要があるのか」
↓
STEP2 生産ペース設計
「どのくらいのペースで生産する必要があるのか」
↓
STEP3 工程設計
「製品をどのような工程でつくるのか」
↓
STEP4 生産ライン構成設計
「工程をどのようなラインとして構成するのか」
↓
STEP5 生産ライン成立検証
「設計したラインで要求を満たせるのか」
この5つは、それぞれ独立したものではありません。
需要によって必要な生産数量が決まり、その数量をもとに必要な生産ペースを決めます。
その生産ペースを満たすように工程を設計し、工程を人・設備・物流・レイアウトなどと組み合わせて、生産ラインを構成します。
最後に、そのライン全体が要求を満たせるかを検証します。
生産ライン設計は「設備」ではなく「つながり」で考える
生産ライン設計では、個々の設備や工程だけを見るのではなく、前後の設計条件とのつながりを考えることが重要です。
例えば、非常に高性能な設備を導入したとしても、それだけで良いラインになるとは限りません。
- 設備能力が高すぎれば、前後工程とのバランスが崩れる可能性がある
- 設備が大型になれば、レイアウトや物流にも影響する
- 設備投資が大きくなれば、投資額やコストにも影響する
- 自動化によって設備が減っても、段取りや保全、材料供給などの別の作業が増えることがる
つまり、
設備単体の最適化
ではなく、
需要 → 生産ペース → 工程 → 人・設備 → ライン構成 → 成立性
というつながりの中で考える必要があります。
生産ライン設計と工場改善
生産ライン設計と工場改善は、密接に関係しています。
工場改善では、
「現在の現場をどう良くするか」
を考えます。
一方、生産ライン設計では、
「必要な生産を実現するために、どのような生産ラインをつくるか」
を考えます。
つまり、
- 改善＝現在あるものをより良くする、
- 設計＝必要なものを成立するようにつくる
という違いがあります。
ただし、実際の生産ライン設計では、既存ラインの改善結果を次の設計に反映することもあります。
例えば、既存ラインを分析して、
- 工程間のバランスが悪い
- 運搬距離が長い
- 作業が複雑になっている
- 人員配置に無駄がある
といった問題が分かれば、その知見を新しいラインの設計条件に反映できます。
そのため、
現場を知る → 改善する → 設計する
という知識のつながりを理解しておくと、生産ライン設計をより深く学ぶことができます。
生産ライン設計の目的
生産ライン設計の目的は、
必要な生産を、必要な品質・コスト・納期・安全などの条件を満たしながら実現できる生産ラインをつくること
です。
そのためには、単純に「たくさん作れるライン」をつくればよいわけではありません。
例えば、
- 必要数量を生産できる
- 必要な品質を確保できる
- 必要な人員で運営できる
- 設備能力が不足しない
- 工程間のバランスが取れている
- 材料や製品を円滑に流せる
- 必要な安全性を確保できる
- 必要なコストに収まる
- 将来の変化にも対応できる
といった複数の条件を満たす必要があります。
そのため、生産ライン設計では、
「一つの設備を最適にする」
のではなく、
「ライン全体として必要な生産を成立させる」
という視点が重要になります。

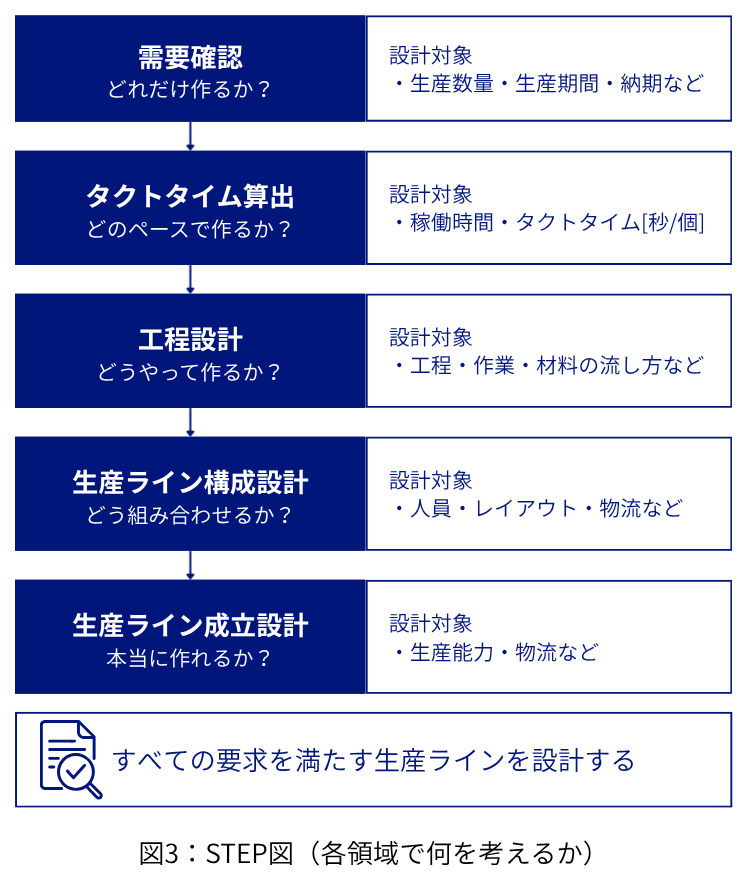

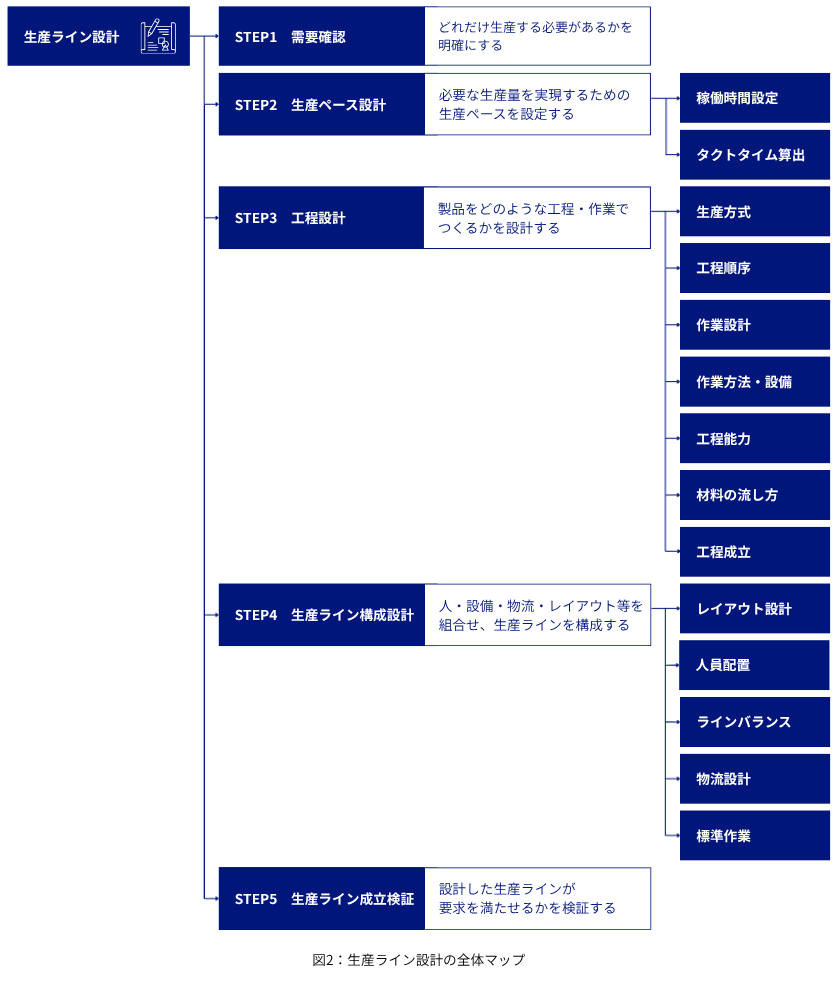

生産ライン設計の全体マップ
生産ライン設計は、次の5つのSTEPで整理できます。
STEP1 需要確認
何を、どれだけ生産する必要があるのかを明確にする
STEP2 生産ペース設計
必要な生産量を実現するための生産ペースを決める
STEP3 工程設計
製品をどのような工程・作業・設備でつくるのかを決める
STEP4 生産ライン構成設計
工程を人・設備・物流・レイアウトなどと組み合わせ、ラインとして構成する
STEP5 生産ライン成立検証
設計したラインが必要な数量・品質・コスト・安全などの要求を満たせるか確認する
この5つを順番につなげて考えることが、生産ライン設計を理解する基本です。

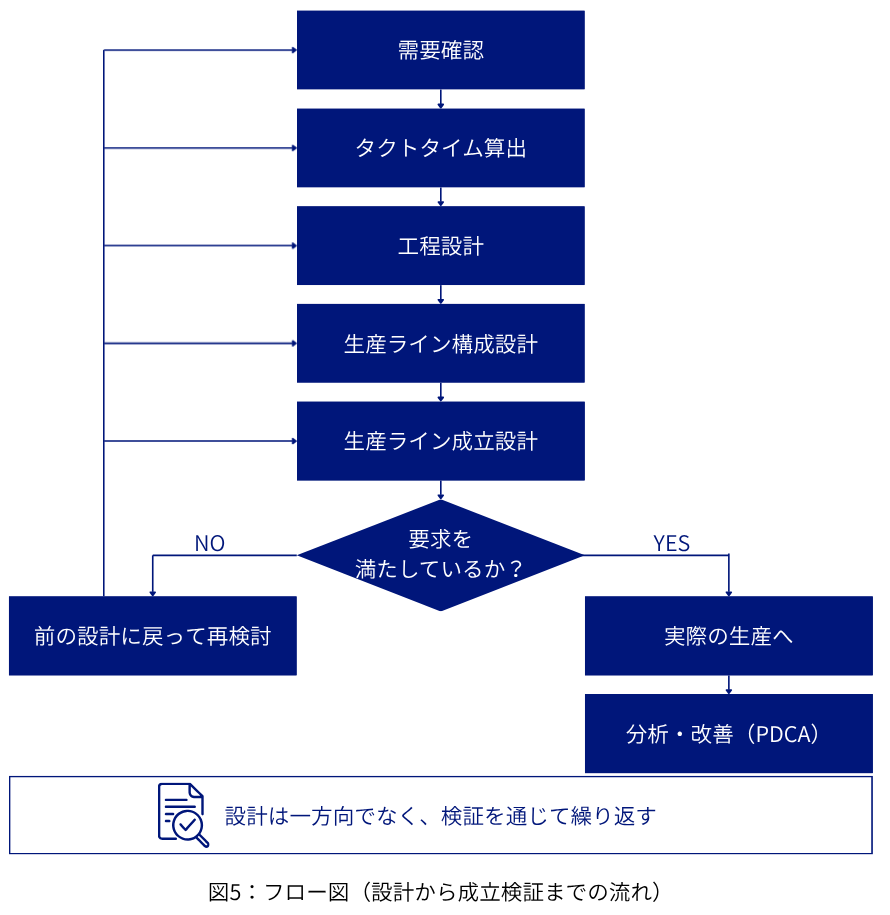

ただし、実際の設計では、必ずしも一直線に進むわけではありません。
例えば、成立検証で能力不足が分かった場合、
成立検証
↓
工程設計を見直す
↓
ライン構成を見直す
↓
再度成立検証
というように、前の設計へ戻ります。
そのため、生産ライン設計は、
設計 → 検証 → 修正 → 再設計
を繰り返しながら、ライン全体を成立させていく活動と考えることができます。

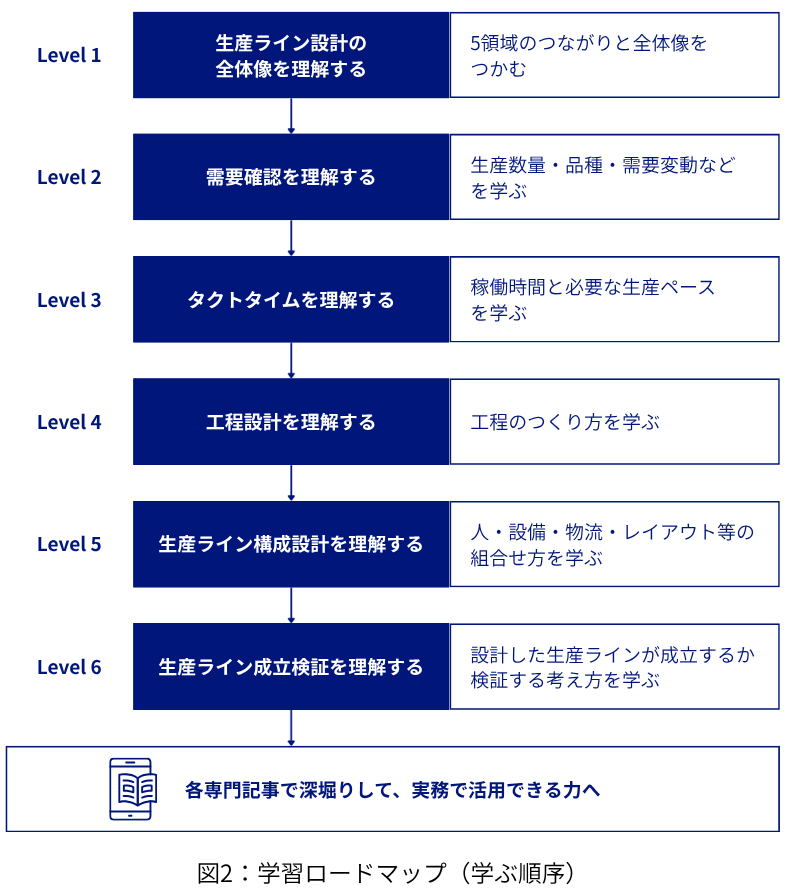

学習ロードマップ
生産ライン設計を学ぶときは、いきなりレイアウトや設備設計から入るのではなく、全体像を理解してから、次の順番で学ぶと整理しやすくなります。
STEP0 生産ライン設計の全体像を理解する
まず、
需要 → 生産ペース → 工程 → ライン構成 → 成立検証
という5つの領域のつながりを理解します。
ここでは個別の計算方法を覚えるよりも、
「前の設計条件が、次の設計にどうつながるのか」
を理解することがポイントです。
STEP1 需要確認を理解する
次に、
「どれだけ生産する必要があるのか」
を明確にする方法を学びます。
需要確認では、
- 必要生産数量
- 品種構成
- 生産ミックス
- 需要変動
- 将来需要
などを整理し、ライン設計の前提となる需要条件を確定します。
STEP2 生産ペース設計を理解する
必要な生産数量が分かったら、
「その数量を、どのくらいのペースで生産する必要があるのか」
を考えます。
ここでは、
- 稼働時間
- 必要生産数量
- タクトタイム
などの関係を理解します。
この生産ペースが、後の工程設計やラインバランスを考える基準になります。
STEP3 工程設計を理解する
次に、
「製品をどのような工程でつくるのか」
を考えます。
ここでは、
- 生産方式
- 工程順序
- 作業設計
- 作業方法/設備
- 工程分割
- 工程能力
- 材料の流し方
- 工程成立確認
などを整理します。
STEP4 生産ライン構成設計を理解する
工程が決まったら、それらを一つの生産ラインとして構成します。
ここでは、
- レイアウト
- 人員配置
- ラインバランス
- 物流
- 標準作業
などを組み合わせ、
「人・モノ・設備がどのように動くラインにするのか」
を考えます。
STEP5 生産ライン成立検証を理解する
最後に、設計したラインが本当に要求を満たせるかを確認します。
例えば、
- 必要生産量を達成できるか
- 工程能力に問題がないか
- 必要人員で運営できるか
- 設備能力は十分か
- 物流は成立するか
- 品質を確保できるか
- 安全上の問題がないか
- コスト条件を満たせるか
などを総合的に確認します。
問題があれば前の設計へ戻り、再検討します。
学習のゴール
この順番で学ぶことで、
- 「なぜ需要を確認するのか」
- 「なぜ生産ペースを決めるのか」
- 「なぜ工程を設計するのか」
- 「なぜラインとして構成するのか」
- 「なぜ最後に成立性を確認するのか」
が一つにつながって理解できます。
最終的には、個別の用語を知っているだけではなく、
「必要な生産を実現するために、各設計要素をつなげて考えられる」
ことを目指します。

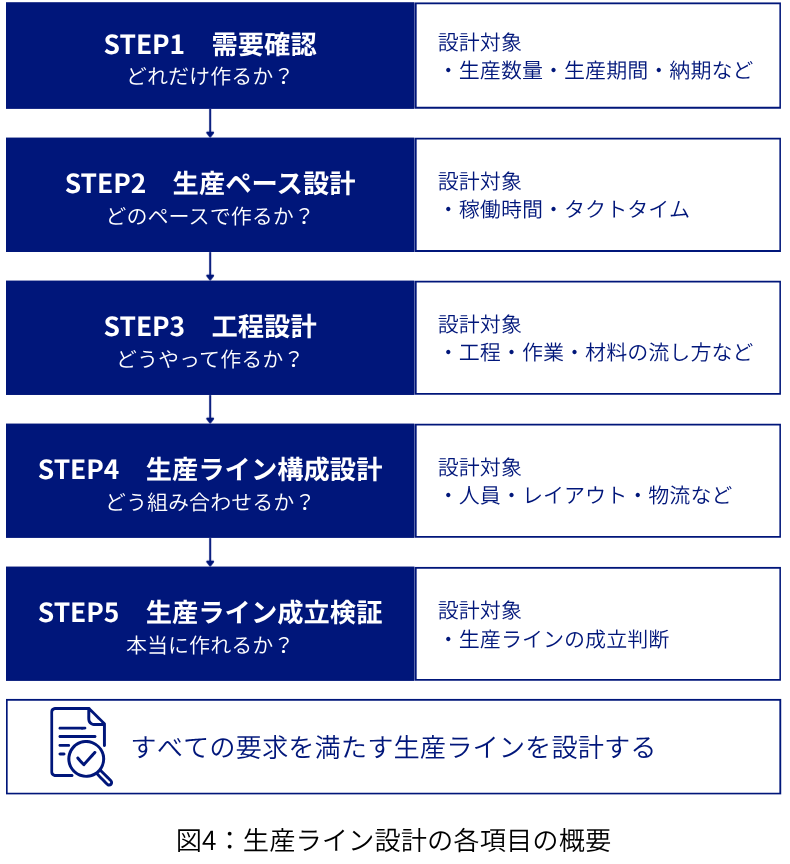

各項目の概要
ここでは、生産ライン設計を構成する5つのSTEPについて、それぞれの役割を整理します。
具体的な計算方法や設計方法については、それぞれの専門記事で詳しく解説します。
STEP1 需要確認
生産ライン設計の出発点となる領域です。
ここでは、
「何を、どれだけ生産する必要があるのか」
を明確にします。
需要数量だけでなく、
- 品種
- 生産ミックス
- 需要変動
- 将来需要
- 生産条件
などを確認し、ライン設計に使用する需要条件を整理します。
需要確認が曖昧だと、その後の生産ペースや工程設計の条件も曖昧になります。
→ 詳しくは「需要確認完全ガイド」へ
STEP2 生産ペース設計
需要確認で必要な生産量が決まったら、
「どのくらいのペースで生産する必要があるのか」
を決めます。
ここでは、必要生産数量と生産に使用できる時間から、必要な生産ペースを設定します。
その代表的な指標がタクトタイムです。
タクトタイムは、その後の工程設計やラインバランスを考えるための重要な基準になります。
生産ペース設計では、主に、
- 稼働時間
- 必要生産数量
- タクトタイム
の関係を整理します。
→ 詳しくは「生産ペース設計完全ガイド」へ
STEP3 工程設計
必要な生産ペースが決まったら、
「製品をどのような工程・作業・設備でつくるのか」
を設計します。
工程設計では、
- 生産方式
- 生産方式
- 工程順序
- 作業設計
- 作業方法
- 設備
- 工程分割
- 工程能力
- 材料の流し方
- 工程成立確認
などを検討します。
重要なのは、単純に工程を並べることではありません。
必要な生産ペースを満たしながら、製品を完成させるための工程として成立させることがポイントです。
→ 詳しくは「工程設計完全ガイド」へ

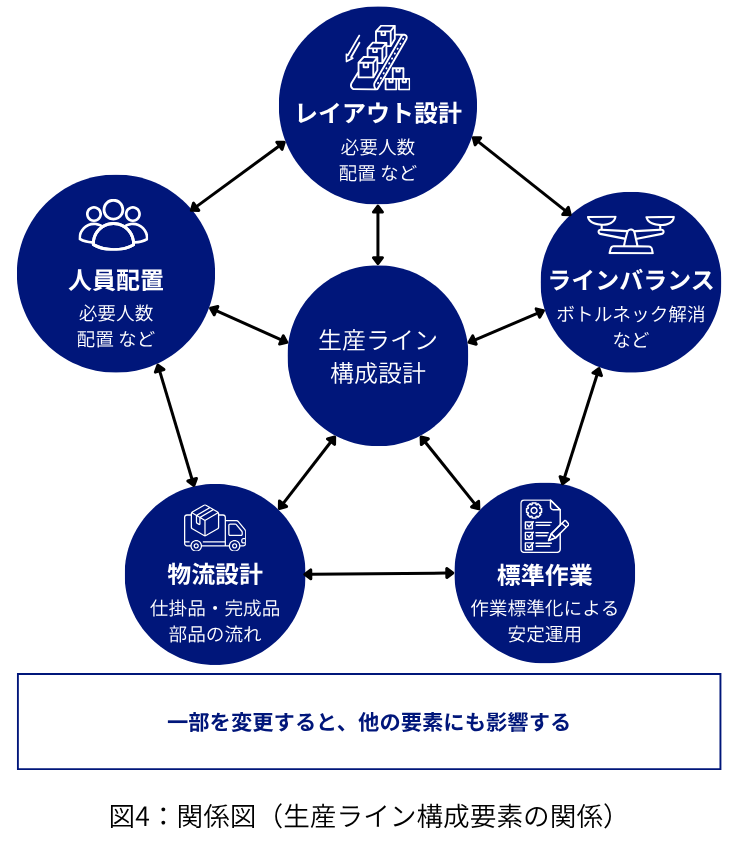

STEP4 生産ライン構成設計
工程が決まったら、それらを一つの生産ラインとして構成します。
ここでは、
- レイアウト
- 人員配置
- ラインバランス
- 物流
- 標準作業
などを組み合わせます。
つまり、
「決めた工程を、どのような生産ラインとして成立させるのか」
を考える段階です。
工程単体ではなく、
人・モノ・設備の流れ
を含めて考えることがポイントです。
→ 詳しくは「生産ライン構成設計完全ガイド」へ
STEP5 生産ライン成立検証
最後に、設計した生産ラインが要求を満たせるかを確認します。
例えば、
- 必要生産量を達成できるか
- 工程能力に問題がないか
- 必要人員で運営できるか
- 設備能力は十分か
- 工程間のバランスは適切か
- 物流は成立するか
- 品質を確保できるか
- 安全上の問題がないか
- コスト条件を満たせるか
などを総合的に確認します。
ここで問題が見つかった場合は、工程設計や生産ライン構成設計へ戻って再検討します。
そのため、成立検証は単なる最後のチェックではありません。
設計したラインを成立させるための、再設計につながる重要な工程
です。
→ 詳しくは「生産ライン成立検証完全ガイド」へ
5つのSTEPのつながり
5つのSTEPは、それぞれ単独で完結するものではありません。
例えば、
需要確認
「月に10,000個必要」
↓
生産ペース設計
「稼働時間を考えると、○秒に1個のペースが必要」
↓
工程設計
「そのペースを実現できる工程にする」
↓
生産ライン構成設計
「その工程を人・設備・物流・レイアウトとして構成する」
↓
成立検証
「実際にそのラインで10,000個を生産できるか確認する」
というようにつながります。
そして成立検証で「この工程では能力が不足する」と分かれば、
成立検証 → 工程設計
へ戻ります。
「工程は成立するが、レイアウト上の物流が成立しない」
のであれば、
成立検証 → 生産ライン構成設計
へ戻ります。
このように、生産ライン設計では、各STEPの設計条件が次のSTEPへ引き渡され、成立検証の結果が前のSTEPへ戻っていくという関係になっています。

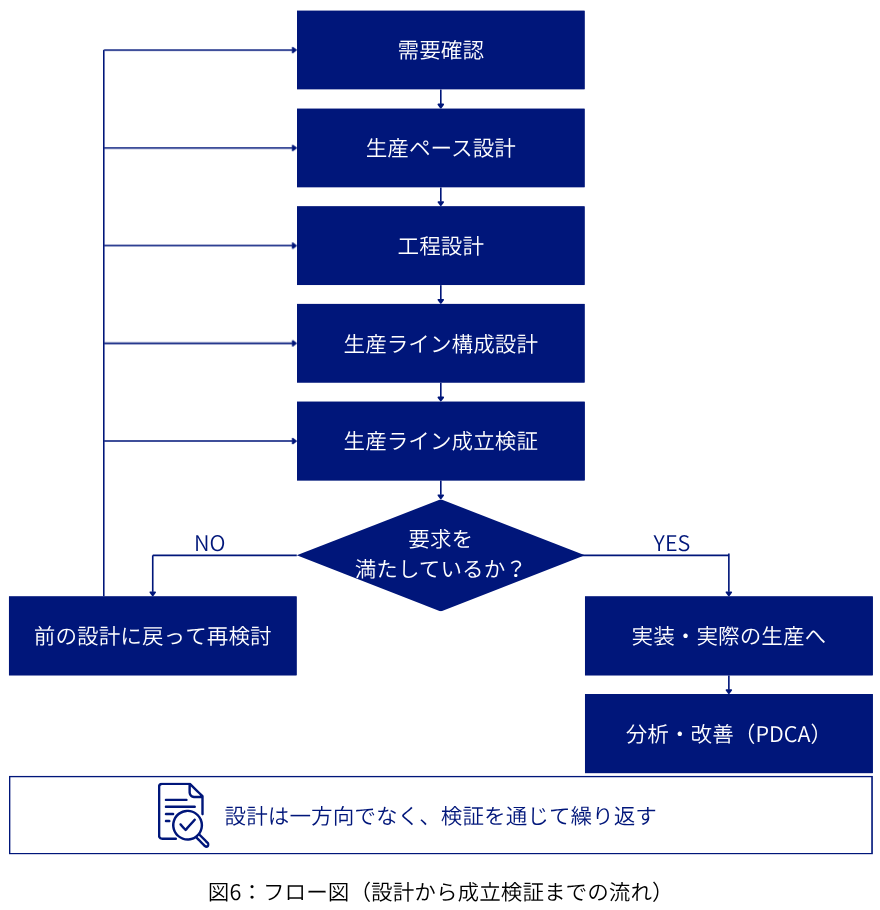

実務での流れ
生産ライン設計を実際のプロジェクトとして見ると、基本的には次の流れで進みます。
① 需要を確認する
まず、何をどれだけ生産する必要があるのかを確認します。
需要数量、品種、生産ミックス、需要変動、将来需要などを整理し、ライン設計の前提条件を決めます。
② 生産ペースを決める
必要生産数量と稼働条件から、必要な生産ペースを決めます。
ここで設定した生産ペースが、後の工程設計の基準になります。
③ 工程を設計する
製品を完成させるために必要な工程、作業、設備などを検討します。
必要な生産ペースを満たせるように工程を構成します。
④ 生産ラインを構成する
決めた工程を、人・設備・物流・レイアウトなどと組み合わせます。
工程間のつながりや人・モノの流れを考え、ライン全体として構成します。
⑤ 成立性を検証する
設計したラインが要求を満たせるかを確認します。
能力、品質、人員、設備、物流、安全、コストなどを総合的に確認します。
⑥ 問題があれば再設計する
成立しない部分があれば、原因となる設計へ戻ります。
例えば、
- 能力不足 → 工程設計を見直す
- ラインバランス不良 → 工程・人員配置を見直す
- 物流が成立しない → ライン構成・物流を見直す
- 設備能力不足 → 工程・設備条件を見直す
というように、問題に応じて前の設計へ戻ります。
生産ライン設計は一直線ではない
実際のプロジェクトでは、最初からすべての条件が確定しているとは限りません。
例えば、
- 需要が変わる
- 製品仕様が変わる
- 設備仕様が変わる
- 工程能力が不足する
- レイアウトに制約がある
- 人員条件が変わる
- 投資額に制約がある
といったことがあります。
そのため、
設計
↓
検証
↓
問題発見
↓
条件・設計変更
↓
再設計
↓
再検証
というサイクルを繰り返します。
つまり、生産ライン設計は、
一度設計したものをそのまま完成させる活動ではなく、検証と再設計を繰り返してライン全体を成立させる活動
と考えることが重要です。
「生産ライン設計完全ガイド」と「生産ライン設計の進め方」の違い
本記事では、
「生産ライン設計では何を設計するのか」
という全体像を扱います。
一方、「生産ライン設計の進め方」では、
- どの順番で進めるのか
- 誰が関係するのか
- いつ何を決めるのか
- どのようなインプットが必要なのか
- どのようなアウトプットを作るのか
- どのタイミングでレビューするのか
- 設計変更をどう管理するのか
といった、実際のプロジェクトの進め方を扱います。
つまり、
生産ライン設計完全ガイド
＝ 何を設計するのか
生産ライン設計の進め方
＝ どう進めるのか
という役割分担です。
生産ライン設計チェックリスト
生産ライン設計の全体像を理解するうえでは、5つのSTEPがつながっているかを確認することが重要です。
STEP1 需要確認
- 必要生産数量を確認している
- 生産対象となる製品・品種を確認している
- 生産ミックスを確認している
- 需要変動を確認している
- 将来需要を確認している
- ライン設計の基準となる需要条件を明確にしている
STEP2 生産ペース設計
- 必要生産数量を把握している
- 稼働条件を整理している
- 必要な生産ペースを設定している
- タクトタイムを算出している
- 工程設計へ引き渡す条件を明確にしている
STEP3 工程設計
- 生産方式を検討している
- 工程順序を整理している
- 必要な作業を整理している
- 作業方法を検討している
- 必要な設備を検討している
- 工程分割を検討している
- 工程能力を確認している
- 工程として成立することを確認している
STEP4 生産ライン構成設計
- レイアウトを検討している
- 必要人員を検討している
- ラインバランスを確認している
- 物流を検討している
- 標準作業を検討している
- 人・モノ・設備の流れを確認している
STEP5 生産ライン成立検証
- 必要生産量を達成できる
- 生産ペースを満たせる
- 工程能力に問題がない
- 必要人員で運営できる
- 設備能力に問題がない
- 物流が成立する
- 品質を確保できる
- 安全を確保できる
- コスト条件を満たせる
- 問題があれば前工程へ戻って再設計できる
これらを確認できれば、生産ライン設計全体を一つの体系として捉えられているかを確認できます。

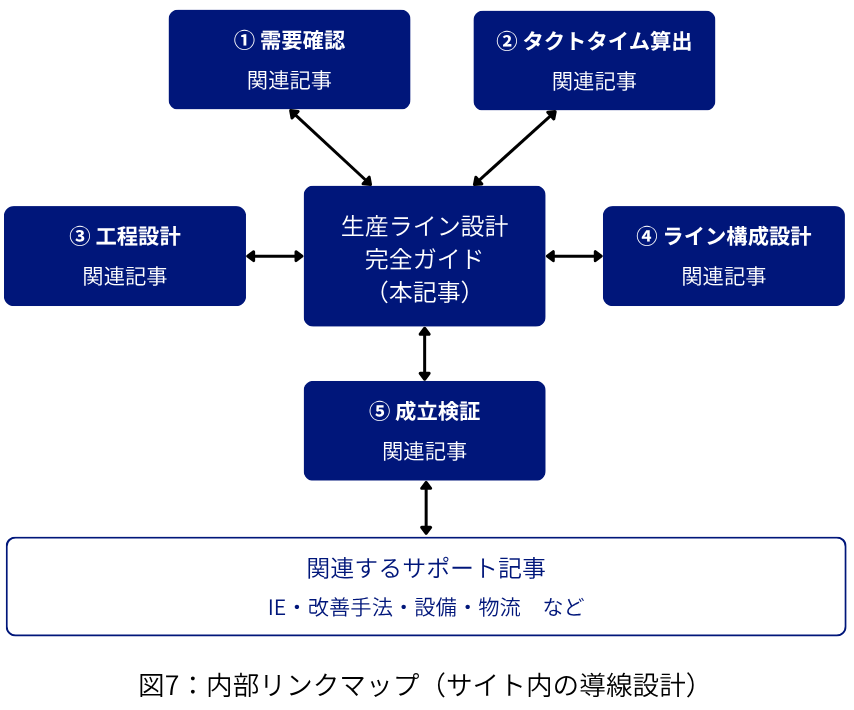

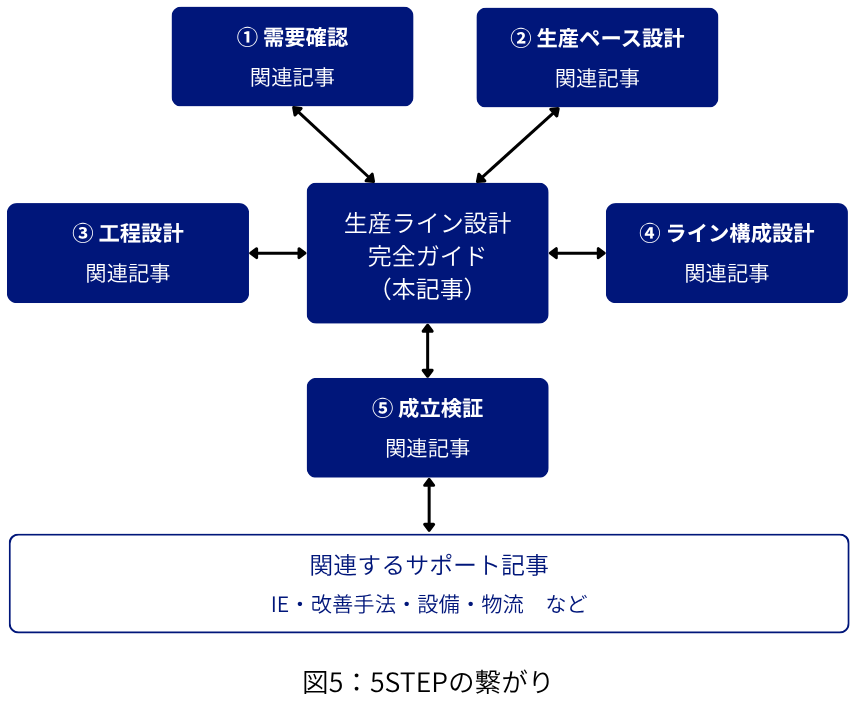

関連記事一覧

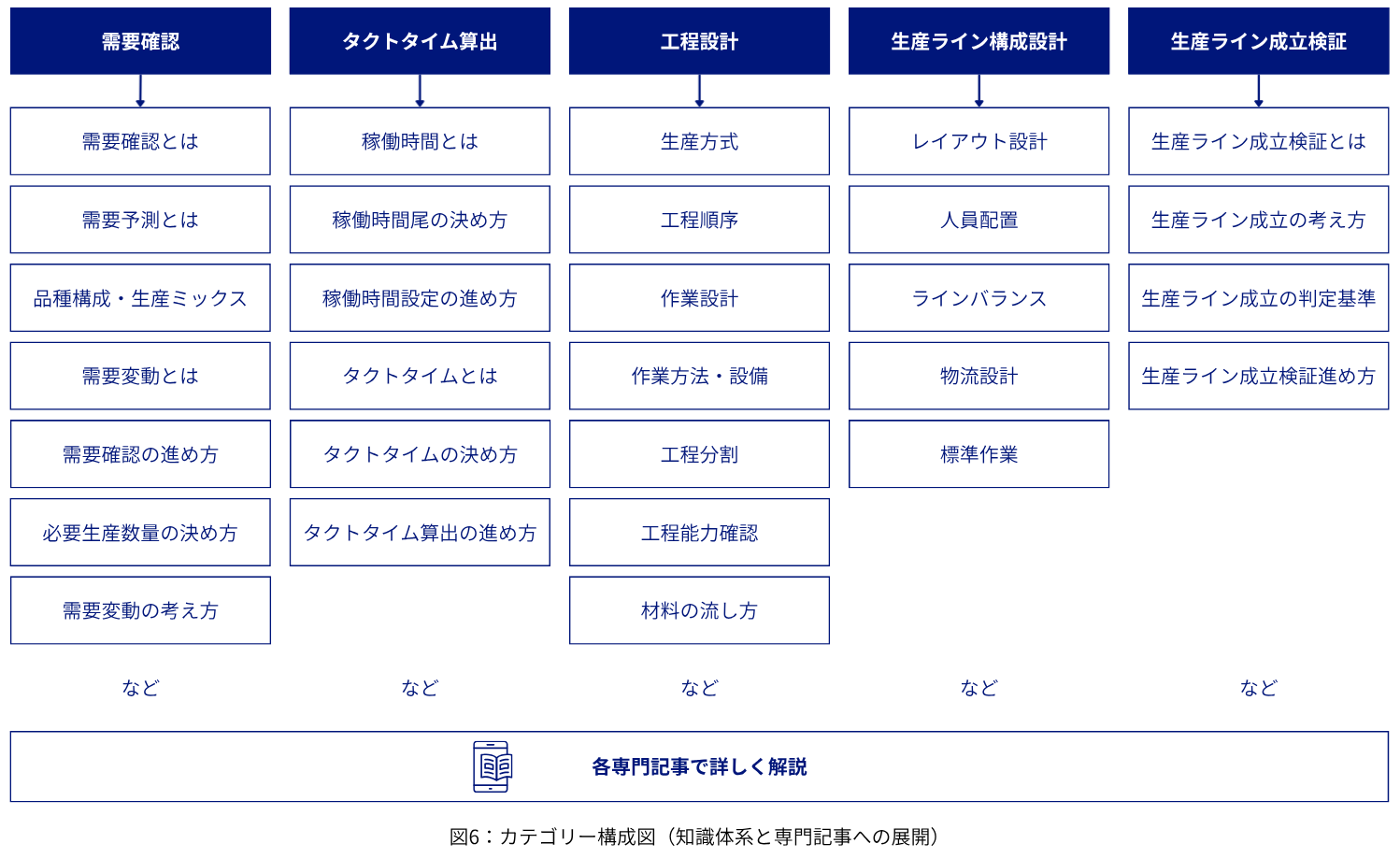

生産ライン設計について、さらに詳しく学ぶための記事を5つのSTEPに分けて整理しています。
① 需要確認
| 記事 | 内容 |
|---|---|
| 需要確認完全ガイド | 需要確認の全体像と設計条件へのつなげ方 |
| 需要確認とは | 需要確認の基本と生産ライン設計での役割 |
| 需要予測とは | 需要予測と需要確認の違い |
| 必要生産数量の決め方 | ライン設計に使用する必要生産数量の設定 |
| 基準需要の決め方 | 設計基準とする需要の考え方 |
② 生産ペース設計
| 記事 | 内容 |
|---|---|
| 生産ペース設計完全ガイド | 必要な生産ペースを決める全体像 |
| 稼働時間設定完全ガイド | 生産に使用できる時間を設定する方法 |
| 稼働時間とは | 稼働時間の基本と考え方 |
| タクトタイム算出完全ガイド | 必要生産数量と稼働時間からタクトを算出する方法 |
| タクトタイムとは | タクトタイムの基本 |
| タクトタイムの計算方法 | タクトタイムの具体的な算出方法 |
| タクトタイムとサイクルタイムの違い | 両者の役割と違い |
③ 工程設計
| 記事 | 内容 |
|---|---|
| 工程設計完全ガイド | 工程設計の全体像 |
| 生産方式とは | 生産方式の種類と選び方 |
| 工程順序とは | 工程の順番を決める考え方 |
| 作業設計とは | 工程を作業として設計する方法 |
| 作業方法とは | 作業方法を決める考え方 |
| 設備選定とは | 工程に必要な設備を検討する方法 |
| 工程分割とは | 工程をどのように分けるか |
| 工程能力とは | 工程が必要な生産能力を持つか確認する方法 |
| 材料の流し方とは | 工程間で材料をどのように流すか |
| 工程成立確認とは | 設計した工程が成立するか確認する方法 |
④ 生産ライン構成設計
| 記事 | 内容 |
|---|---|
| 生産ライン構成設計完全ガイド | ライン構成設計の全体像 |
| レイアウト設計とは | 工程・設備・人の配置を設計する方法 |
| 人員配置とは | 必要人員と配置を決める方法 |
| ラインバランスとは | 工程間の負荷を調整する方法 |
| 物流設計とは | 材料・仕掛品・製品の流れを設計する方法 |
| 標準作業とは | 作業を標準化する考え方 |
⑤ 生産ライン成立検証
| 記事 | 内容 |
|---|---|
| 生産ライン成立検証完全ガイド | ライン全体の成立性を確認する方法 |
| 生産ライン成立の判定基準 | 何を満たせばライン成立と判断するか |
| 生産能力の確認方法 | 必要数量を生産できるか確認する方法 |
| 人員成立性の確認方法 | 必要人員で運営できるか確認する方法 |
| 設備成立性の確認方法 | 設備能力や設備条件を確認する方法 |
次に読む記事
この「生産ライン設計完全ガイド」で全体像を理解したら、目的に合わせて各領域の記事へ進みましょう。
生産ライン設計の全体像をさらに理解したい
→ 生産ライン設計の進め方
生産ライン設計をプロジェクトとして、どのような順番・体制・成果物で進めるのかを学びます。
まず需要から理解したい
→ 需要確認完全ガイド
何を、どれだけ生産する必要があるのかを整理し、ライン設計の前提条件を明確にします。
必要な生産ペースを知りたい
→ 生産ペース設計完全ガイド
必要生産数量と稼働時間から、必要な生産ペースを設定します。
稼働時間について詳しく知りたい
→ 稼働時間設定完全ガイド
生産に実際に使用できる時間を整理し、生産ペース設計につなげます。
タクトタイムについて詳しく知りたい
→ タクトタイム算出完全ガイド
必要生産数量と稼働時間から、必要な生産ペースを具体的に算出します。
工程をどう設計するのか知りたい
→ 工程設計完全ガイド
製品を完成させるための工程・作業・設備をどのように設計するのかを学びます。
生産ラインをどう構成するのか知りたい
→ 生産ライン構成設計完全ガイド
工程を人・設備・物流・レイアウトなどと組み合わせ、ラインとして構成する方法を学びます。
設計したラインが成立するか知りたい
→ 生産ライン成立検証完全ガイド
設計したラインが必要な数量・品質・人員・設備・物流などの要求を満たせるか確認する方法を学びます。
まとめ
生産ライン設計とは、設備を選んだり、レイアウトを考えたりすることだけではありません。
必要な生産を実現するために、需要・生産ペース・工程・ライン構成を設計し、最終的に生産ラインとして成立させること
です。
生産ライン設計は、次の5つのSTEPで整理できます。
- STEP1 需要確認
何を、どれだけ生産する必要があるのかを明確にする。 - STEP2 生産ペース設計
必要な生産量を実現するための生産ペースを設定する。 - STEP3 工程設計
製品をどのような工程・作業・設備でつくるのかを設計する。 - STEP4 生産ライン構成設計
工程を人・設備・物流・レイアウトなどと組み合わせ、ラインとして構成する。 - STEP5 生産ライン成立検証
設計したラインが必要な数量・品質・コスト・安全などの要求を満たせるか確認する。
この5つは、独立した設計ではありません。
需要
↓
生産ペース
↓
工程
↓
ライン構成
↓
成立検証
という一連のつながりがあります。
そして、成立検証で問題が見つかれば、
設計 → 検証 → 修正 → 再設計
を繰り返しながら、ライン全体を成立させていきます。
つまり、生産ライン設計の本質は、
「必要な生産を実現するために、各設計要素をつなげ、ライン全体として成立させること」
にあります。
この「生産ライン設計完全ガイド」は、生産ライン設計カテゴリ全体を理解するための地図です。
ここで、
「何を設計するのか」
を理解したら、次に各STEPの完全ガイドへ進んでください。
さらに実際のプロジェクトとしての進め方を知りたい場合は、「生産ライン設計の進め方」へ進みます。
整理すると、
生産ライン設計完全ガイド
＝ 何を設計するのかを理解する
各STEPの完全ガイド
＝ それぞれの設計領域を詳しく理解する
専門記事
＝ 個別の知識・方法を深掘りする
生産ライン設計の進め方
＝ 実際のプロジェクトをどう進めるのかを理解する
という役割になります。
この4段階で学ぶことで、生産ライン設計を個別の設備・工程・レイアウトの知識としてではなく、
「需要から始まり、設計・構成・検証を経て、一つの生産ラインを成立させるための体系」
として理解できるようになります。
